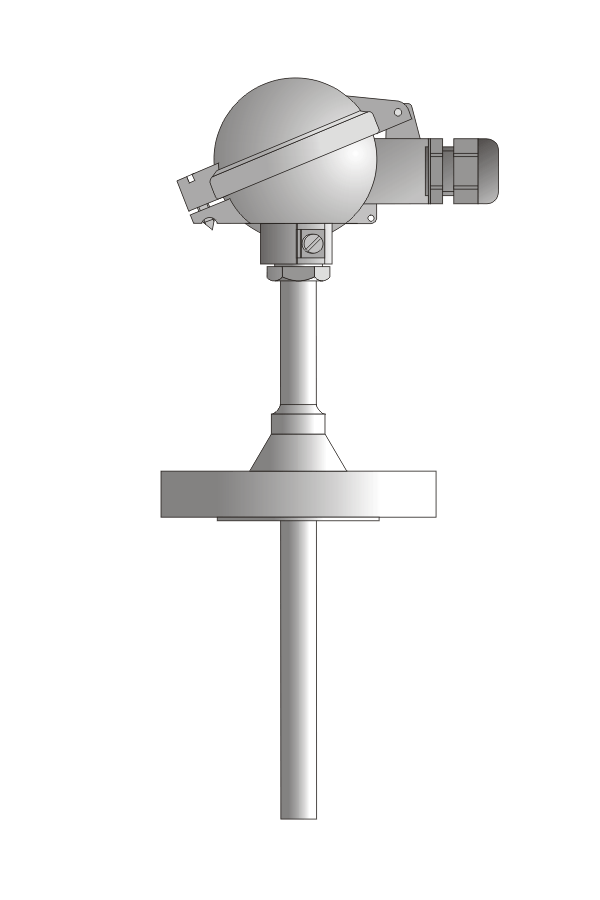

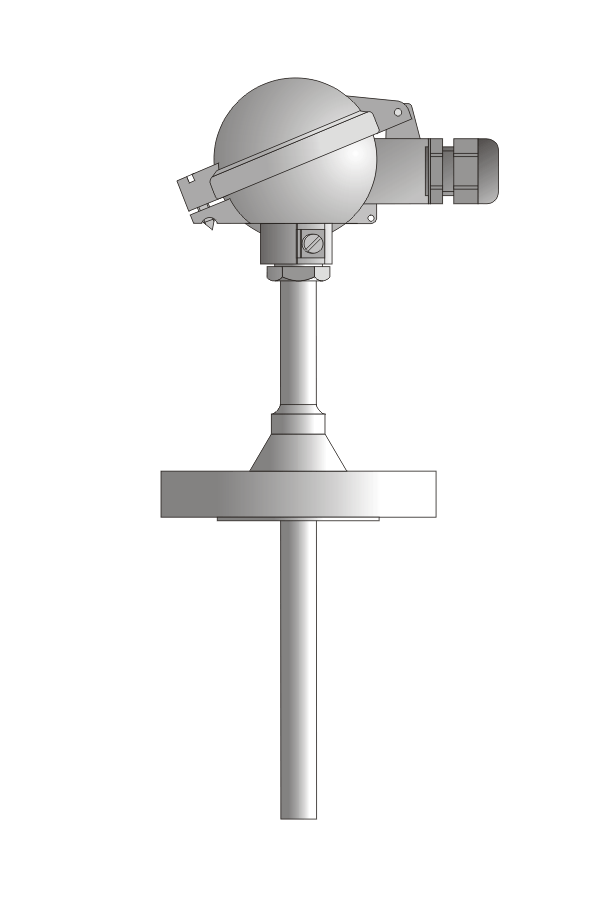

Czujnik temperatury TP-Exi-911_912
Opis produktu
Czujniki do pomiaru temperatury w strefach zagrożonych wybuchem. Czujniki posiadają osłonę zewnętrzną chroniącą wymienny wkład pomiarowy.
Dane techniczne
| Oznaczenie | Rodzaj atmosfery | Zakres pomiarowy | Oznaczenie wg ATEX |
|---|---|---|---|
| TP-Exi-91x-XPX | kopalnie | -20÷150°C | 1 M1 Ex ia I Ma |
| gazy | -200÷450°C | II 1/2G Ex ia IIC T6-T1 Ga/Gb
II 2 G Ex ia IIC T6-T1 Gb |
|
| pyły | -200÷550°C | II 1D Ex ia IIIC T85÷550°C Da | |
| TP-Exi-91x-XJ | kopalnie | -20÷150°C | I M1 Ex ia I Ma |
| gazy | -40÷450°C | II 1/2G Ex ia IIC T6-T1 Ga/Gb
II 2 G Ex ia IIC T6-T1 Gb |
|
| pyły | -40÷700°C | II 1D Ex ia IIIC T85÷700°C Da | |
| TP-Exi-91x-XK | kopalnie | -20÷150°C | I M1 Ex ia I Ma |
| gazy | -40÷450°C | II 1/2G Ex ia IIC T6-T1 Ga/Gb
II 2 G Ex ia IIC T6-T1 Gb |
|
| pyły | -40÷800°C | II 1D Ex ia IIIC T85÷800°C Da |
Dane techniczne:
| Rodzaje elementów przetwarzających | Pt100 PN-EN 60751 kl.B |
| J (Fe-CuNi) izolowany PN-EN 60584 kl.2 | |
| K (NiCr-NiAl) izolowany PN-EN 60584 kl.2 | |

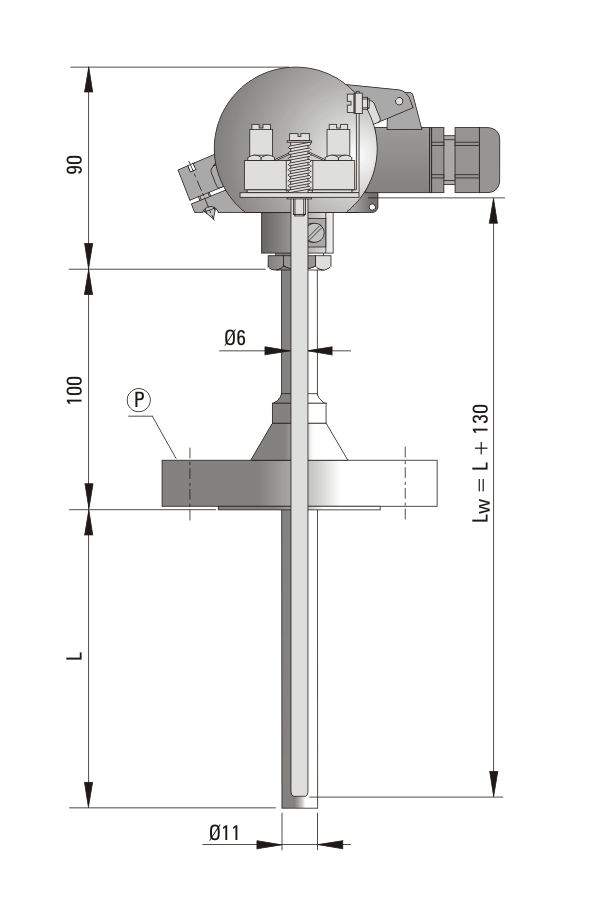

| Przyłącze procesowe | TP-Exi-911: osłona walcowa z kołnierzem DN20 z przylgą wg PN_ISO 7005-1, stal kwasoodporna 1H18N9T |
| TP-Exi-912: osłona walcowa z kołnierzem DN25 z przylgą wg PN_ISO 7005-1, stal kwasoodporna 1H18N9T | |
| Głowica przyłączeniowa z wpustem kablowym | głowica typ XE-DANA, IP65, ATEX II 2GD wpust kablowy ATEX II GD, IP65, dla kabla o średnicy zewnętrznej ∅6÷ ∅8mm |
| głowica typ XE-BE, IP65, ATEX I M2, temperatura pracy do 100°C, wpust kablowy ATEX I M2, IP65, dla kabla o średnicy zewnętrznej ∅6 ÷ ∅12 mm |
|
| Temperatura otoczenia (Tamb) | -40÷75 C |
| Własności dynamiczne | t0.9 ok. 150s (w wodzie 0,2 m/s) |
| Maksymalne ciśnienie robocze | 3-10MPa |
| Długość czujnika: | 50÷3000 mm (co 50mm) |
| Wyposażenie dodatkowe | 0 – bez wyposażenia |
| WPP – wkład pomiarowy płaszczowy | |
| T – certyfikowany stałozakresowy przetwornik temperatury | |
| klasa A (1) – wyższa klasa termoelementu |
