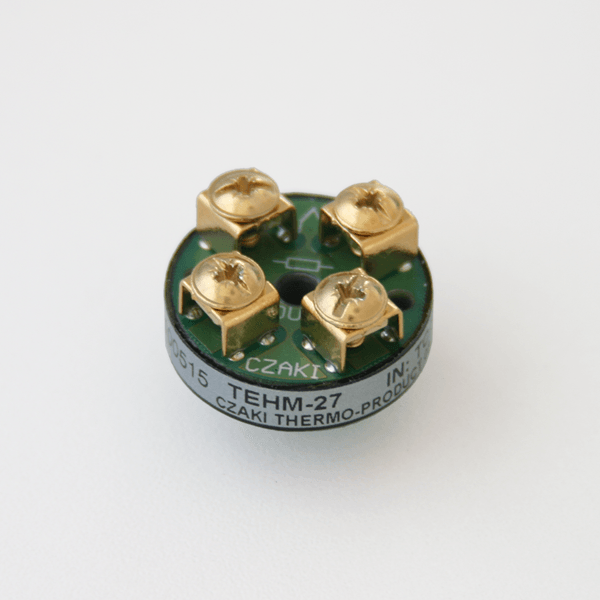

TEHM Programowalny, głowicowy, miniaturowy przetwornik temperatury (wyjście 4-20mA)
Opis produktu
Miniaturowy, programowalny przetwornik temperatury z wyjściem prądowym.
Dane techniczne
- sygnał wyjściowy 4 … 20 mA dwuprzewodowo
- zasilanie z pętli prądowej
- programowalny zakres sygnału wejściowego
- programowalny typ czujnika: Pt100, Ni100, J, K, N, S, R, B, T
- podłączenie czujnika rezystancyjnego dwuprzewodowe
- kompensacja zimnych końców termoelementu
- obudowa przystosowana do montażu w głowicy typu MA
| Typ czujnika, zakres pomiarowy | programowalny, patrz karta katalogowa, tabela nr.1 |
| Zakres maksymalny, błąd przetwarzania, błąd temperaturowy | patrz karta katalogowa, tabela nr1 |
| Podłączenie czujnika Pt100 lub Ni100 | 2 przewodowe |
| Rezystancja podłączenia 2 przewodowego Pt100 lub Ni100 | <10 Ω na 1 przewód |
| Korekcja rezystancji podłączenia 2 przewodowego | 0,00 …20,00 Ω (suma rezystancji przewodów) |
| Prąd pomiarowy Pt100 lub Ni100 | < 0,25mA |
| Kompensacja zimnych końców termoelementu | wewnętrzna lub zewnętrzna, programowalna |
| Błąd kompensacji wewnętrznej zimnych końców termoelementu | ±1 °C |
| Zewnętrzna kompensacja zimnych końców termoelementu | -50,0 … 100,0 °C, programowalna |
| Korekcja pomiaru temperatury | ±10,0 °C, programowalna |
| Sygnał wyjściowy | 4 … 20 mA lub 20 … 4 mA, programowalny |
| Zakres liniowy sygnału wyjściowego | 3,8 … 20,5 mA |
| Opóźnienie sygnału wyjściowego po włączeniu zasilania | ok. 5 s |
| Tłumienie sygnału wyjściowego (filtr 1-go rzędu) | 0,2; 1; 2; 4; 8; 16; 32 s, programowalne |
| Sygnalizacja uszkodzenia czujnika | 3,5 mA lub 23 mA, programowalna |
| Zasilanie (Uz) | 8 … 36 V DC / 24 mA (z pętli prądowej) |
| Rezystancja obciążenia | Ro[Ω] < (Uz[V] – 8) / 0,023 |
| Temperatura pracy | -20 … +70 °C |
| Wymiary (średnica x wysokość) / ciężar | 25 x 14 mm / ok. 12 g |
Załączniki do produktu
Wykonania dostępne na magazynie
TEHM-27
Do samodzielnej konfiguracji (wymagany interfejs IF2013U)
215,00 zł
Ceny netto
