Dobór odpowiedniego czujnika temperatury to jeden z kluczowych elementów projektowania instalacji przemysłowych, systemów automatyki czy aparatury laboratoryjnej. Precyzyjny pomiar temperatury wpływa bezpośrednio na jakość procesu technologicznego, bezpieczeństwo instalacji oraz stabilność pracy urządzeń. Źle dobrany sensor może powodować błędne odczyty temperatury, niestabilność procesu, awarie instalacji, a w skrajnych przypadkach nawet zagrożenie dla bezpieczeństwa pracowników i urządzeń. Dlatego tak ważne jest uwzględnienie wielu parametrów technicznych już na etapie projektowania systemu pomiarowego.
W tym artykule wyjaśniamy jak dobrać czujnik temperatury, jakie parametry mają największe znaczenie oraz jakie rozwiązania sprawdzają się w różnych zastosowaniach przemysłowych i laboratoryjnych.
Rodzaj czujnika temperatury – rezystancyjny czy termopara?
Podstawową decyzją podczas projektowania układu pomiarowego jest wybór technologii sensora. Najczęściej stosowane są termorezystory (RTD) oraz termopary.
Czujniki rezystancyjne (Pt100, Pt1000)
Czujniki rezystancyjne temperatury wykorzystują zmianę rezystancji metalu wraz ze zmianą temperatury. Najpopularniejsze są czujniki temperatury takie jak Pt100 oraz Pt1000, wykonane z platyny.
Ich największe zalety to:
- bardzo wysoka dokładność pomiaru temperatury
- stabilność długoterminowa
- dobra powtarzalność pomiarów
- możliwość pracy w systemach automatyki i sterowania
Czujniki Pt100 są powszechnie stosowane w:
- automatyce przemysłowej
- przemyśle spożywczym
- instalacjach HVAC
- laboratoriach pomiarowych
- przemyśle farmaceutycznym
Typowy zakres pracy wynosi od –200°C do około 600°C.
Termopary (typ T, J, K, N, S, B)
Drugim popularnym rozwiązaniem są termopary, czyli czujniki temperatury wykorzystujące zjawisko termoelektryczne (efekt Seebecka).
Ich największe zalety to:
- bardzo szeroki zakres temperatur
- szybki czas reakcji
- wysoka odporność mechaniczna
- możliwość pracy w bardzo trudnych warunkach
Najczęściej stosowane typy to:
- typ K – najbardziej uniwersalny
- typ J – do zastosowań przemysłowych
- typ T – do niskich temperatur
- typ N – stabilny w wysokich temperaturach
- typ S i B – do bardzo wysokich temperatur (np. piece przemysłowe)
Nasza firma produkuje wszystkie wymienione typy czujników temperatury w wielu wariantach wykonania – dopasowanych do specyficznych warunków pracy i wymagań technologicznych.
Typ obudowy czujnika temperatury
Kolejnym ważnym elementem jest konstrukcja mechaniczna czujnika. Obudowa czujnika temperatury musi być dostosowana do środowiska pracy, sposobu montażu oraz rodzaju mierzonego medium.
Najczęściej stosowane konstrukcje to:
Czujniki przewodowe
To jedne z najprostszych i najbardziej uniwersalnych czujników temperatury. Element pomiarowy zakończony jest przewodem, który umożliwia łatwe podłączenie do miernika lub sterownika.
Stosowane są m.in. w:
- instalacjach HVAC
- urządzeniach laboratoryjnych
- automatyce maszyn
- systemach kontroli jakości
Czujniki głowicowe
Czujniki głowicowe to rozwiązanie przemysłowe, przeznaczone do pracy w instalacjach stacjonarnych.
Ich zalety to:
- wysoka trwałość
- łatwa wymiana wkładu pomiarowego
- możliwość montażu przetworników temperatury 4–20 mA
Najczęściej stosowane są w:
- energetyce
- przemyśle chemicznym
- przemyśle spożywczym
- instalacjach technologicznych
Czujniki płaszczowe
Czujniki płaszczowe (MI – mineral insulated) to bardzo wytrzymałe i elastyczne czujniki temperatury.
Charakteryzują się:
- małą średnicą
- dużą odpornością mechaniczną
- możliwością pracy w wysokich temperaturach
- elastyczną konstrukcją
Są idealne do pomiarów w trudno dostępnych miejscach, np. w piecach przemysłowych czy instalacjach technologicznych.
Materiał osłony i izolacji czujnika
Środowisko pracy czujnika temperatury często bywa bardzo wymagające – wysoka temperatura, wilgoć, chemikalia czy pyły przemysłowe.
Dlatego ogromne znaczenie ma materiał osłony czujnika.
W naszej ofercie znajdują się czujniki z osłonami wykonanymi m.in. z:
Stali kwasoodpornych
- 1.4541
- 1.4404
- 1.4401
Są odporne na korozję i często stosowane w przemyśle spożywczym, chemicznym oraz farmaceutycznym.
Ceramiki technicznej
- C610
- C799
Ceramiczne osłony stosowane są w bardzo wysokich temperaturach, np. w piecach przemysłowych.
Stopów specjalnych
- Inconel 600
- Pyrosil (Nicrobell)
Materiały te zapewniają wysoką odporność na temperaturę oraz agresywne środowiska chemiczne.
Izolacja przewodów
Przewody czujników mogą być izolowane materiałami takimi jak:
- PVC
- teflon
- silikon
- włókno szklane
Dodatkowo mogą być wyposażone w:
- ekran stalowy
- pancerz metalowy
- osłony odporne na uszkodzenia mechaniczne
Typy spoin czujników temperatury
W przypadku termopar niezwykle ważny jest wybór odpowiedniej spoiny pomiarowej.
Rodzaj spoiny wpływa na:
- szybkość reakcji czujnika
- odporność na zakłócenia
- trwałość czujnika
Spoiny izolowane
Złącze pomiarowe jest elektrycznie odizolowane od metalowej osłony.
Zalety:
- brak zwarć w układach pomiarowych
- wysoka odporność na zakłócenia
Stosowane są głównie w ośrodkach przewodzących.
Spoiny uziemione
Złącze pomiarowe ma bezpośredni kontakt z osłoną metalową.
Zalety:
- bardzo szybka reakcja czujnika
- wysoka dokładność pomiaru
Stosowane są w ośrodkach nieprzewodzących, gdzie ważny jest szybki pomiar.
Spoiny odsłonięte
Złącze pomiarowe nie jest chronione osłoną.
Zapewnia to:
- najkrótszy czas reakcji
Jednocześnie zwiększa ryzyko:
- uszkodzeń mechanicznych
- korozji
Dlatego stosowane są głównie w pomiarach gazów lub środowiskach nieagresywnych.
Przykładowe czujniki temperatury z naszej oferty
Dobór odpowiedniego czujnika temperatury zależy przede wszystkim od:
- zakresu temperatur
- środowiska pracy
- sposobu montażu
- wymagań instalacji
Poniżej przedstawiamy przykładowe modele czujników temperatury oraz ich zastosowania.

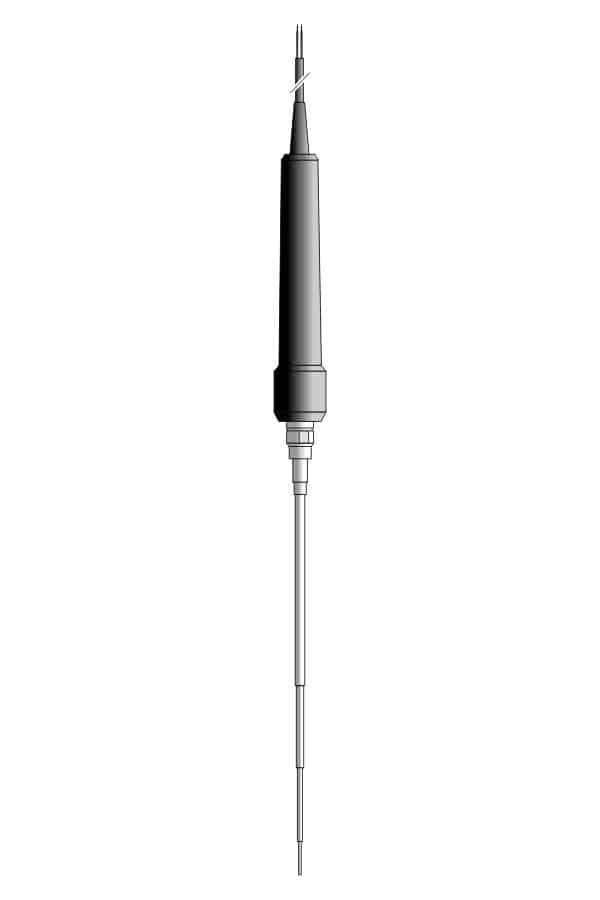

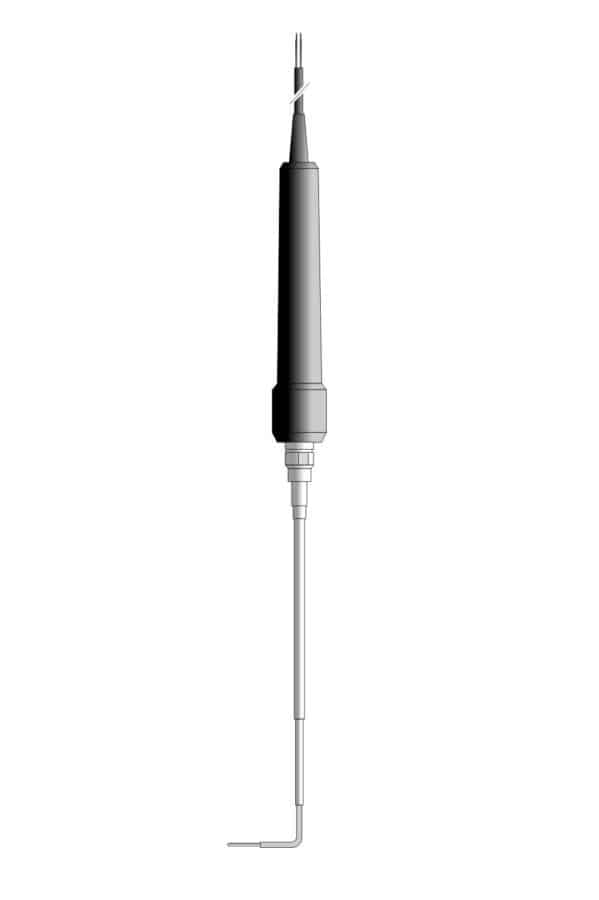

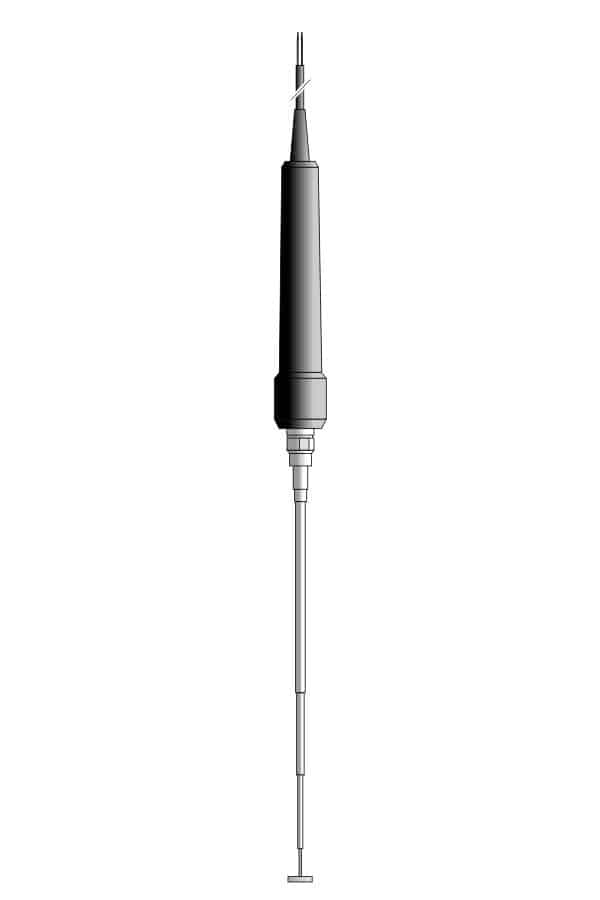

Uniwersalne czujniki z rękojeścią – TP-101 -TP-104
Mobilne czujniki temperatury z rękojeścią stosowane są w laboratoriach, serwisach technicznych, kontroli jakości i produkcji.
Pozwalają mierzyć temperaturę:
- cieczy
- powietrza
- materiałów sypkich
- powierzchni
Parametry:
- zakres pomiaru –40°C do +1100°C
- termopara typ K
- dostępne wersje T, J, N
- spiralny przewód PVC 1,5 m
- wtyk MT-K
Idealnie współpracują z miernikami temperatury EMT-50.
Polecane produkty:

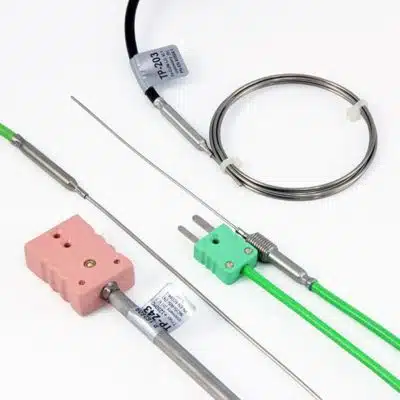

Czujniki płaszczowe – TP-201 -TP-206
To czujniki przeznaczone do najbardziej wymagających aplikacji przemysłowych.
Stosowane są w:
- hutnictwie
- piecach przemysłowych
- przemyśle szklarskim
- przemyśle ceramicznym
- laboratoriach
Parametry:
- termopary w płaszczu metalowym
- temperatura pracy do 1600°C
- osłony: stal 1.4404, Inconel 600, Pyrosil
- izolacje przewodów: PVC, teflon, silikon, włókno szklane
Czujniki przewodowe – TP-361, TP-362
Uniwersalne czujniki temperatury stosowane w automatyce przemysłowej.
Miejsca zastosowania:
- kanały wentylacyjne
- rury technologiczne
- zbiorniki
- obudowy maszyn
Parametry:
- temperatura pracy do 400°C
- czujniki Pt100, Pt500, Pt1000
- termopary
- wersje pojedyncze i podwójne
Czujniki głowicowe – TP-401 – TP-405
Solidne czujniki głowicowe przeznaczone do instalacji przemysłowych.
Najczęściej stosowane w:
- energetyce
- przemyśle chemicznym
- instalacjach technologicznych
- systemach automatyki
Parametry:
- głowice MA lub BA
- osłony ze stali 1.4541
- możliwość montażu przetwornika 4–20 mA lub 0–10 V
Czujniki do bardzo wysokich temperatur – TP-801 – TP-805
Specjalistyczne czujniki do pracy w temperaturach do 1600°C.
Stosowane w:
- piecach ceramicznych
- piecach do szkła
- procesach metalurgicznych
- przemyśle chemicznym
Parametry:
- ceramiczne osłony C610 i C799
- średnica do 15 mm
- termopary S, R, N
- głowice BA lub NA
Czujniki temperatury na zamówienie
W wielu aplikacjach standardowe rozwiązania nie są wystarczające. Dlatego oferujemy czujniki temperatury wykonywane na zamówienie.
Możemy dostosować m.in.:
- długość czujnika
- średnicę osłony
- materiał wykonania
- typ sensora
- przyłącza procesowe
- zakończenie przewodu
Specjalizujemy się w nietypowych konstrukcjach czujników temperatury oraz rozwiązaniach projektowanych indywidualnie pod konkretne instalacje przemysłowe.
Potrzebujesz pomocy w doborze czujnika temperatury?
Dobór odpowiedniego czujnika temperatury nie zawsze jest prosty – szczególnie w wymagających aplikacjach przemysłowych.
Jeśli potrzebujesz pomocy w wyborze odpowiedniego rozwiązania, skontaktuj się z naszym zespołem technicznym. Chętnie pomożemy dobrać czujnik dopasowany do Twojej instalacji.
