Czujnik temperatury TP-681_684 (wymienny wkład pomiarowy)
Opis produktu

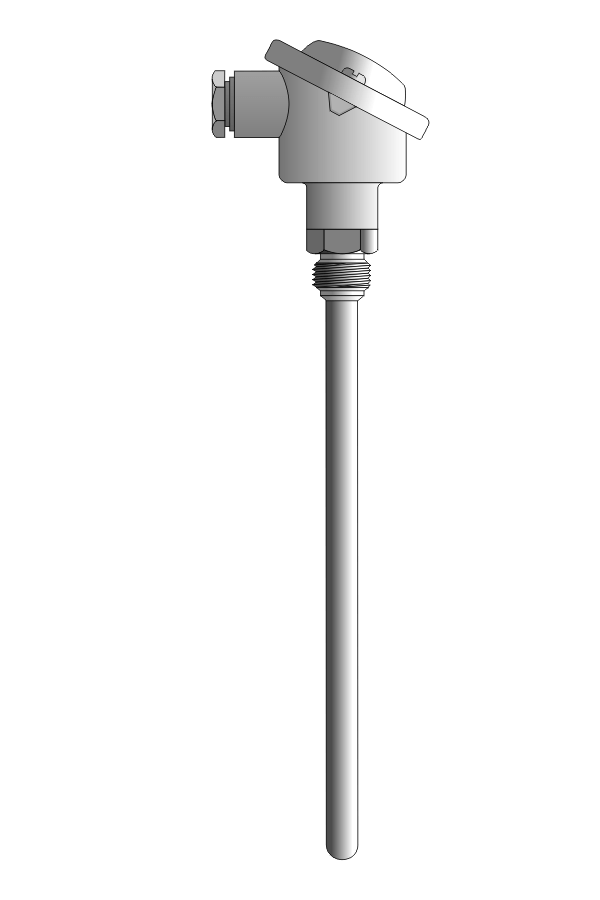

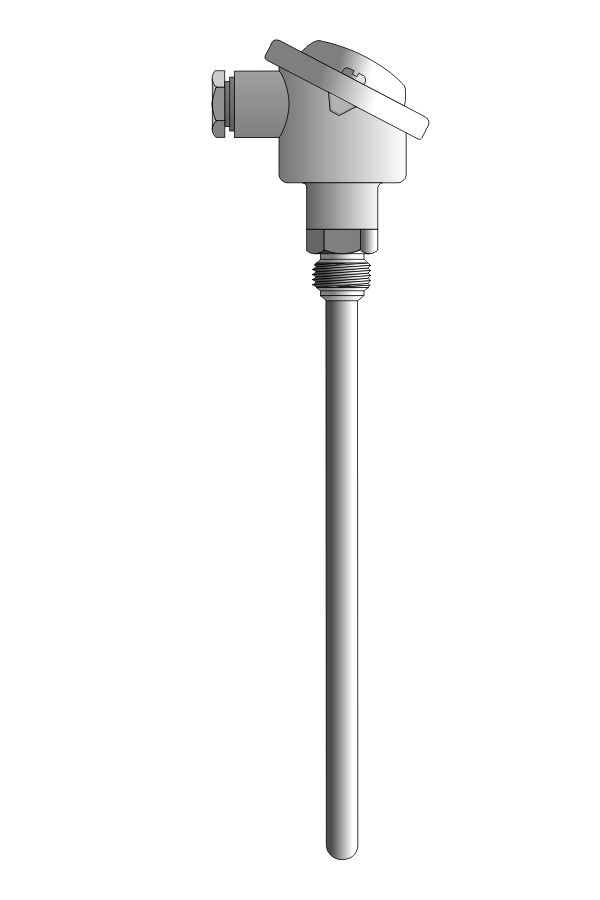

Czujnik głowicowy, z wymiennym wkładem pomiarowym. Stosowany do pomiarów temperatury w rurociągach i zbiornikach ciśnieniowych.
Dane techniczne
| Zakres pomiarowy | -40÷550°C opornik platynowy Pt100 |
| -40÷400°C termoelement Cu-CuNi (T) | |
| -40÷600°C termoelement Fe-CuNi (J) | |
| -40÷900°C termoelement NiCr-NiAl (K) | |
| Elementy przetwarzające | pojedynczy Pt100, 2-przewodowo |
| pojedynczy Pt100, 3-przewodowo | |
| pojedynczy Pt100, 4-przewodowo | |
| podwójny Pt100, 2-przewodowo | |
| podwójny Pt100, 3-przewodowo: | |
| pojedyncza termopara J | |
| pojedyncza termopara K | |
| pojedyncza termopara T | |
| podwójna termopara J | |
| podwójna termopara K: | |
| podwójna termopara T | |
| Klasa czujnika | Pt100: B |
| termopara T, J, K: 2 | |
| Rodzaj spoiny | izolowana |

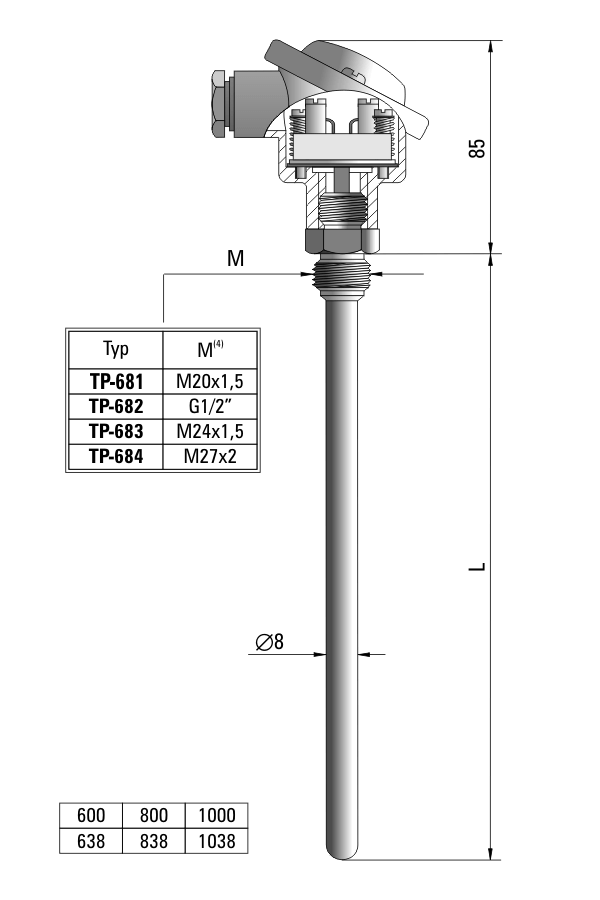

| Długość czujnika (L) | 50, 100, 200, 300, 400, 600, 800, 1000 mm |

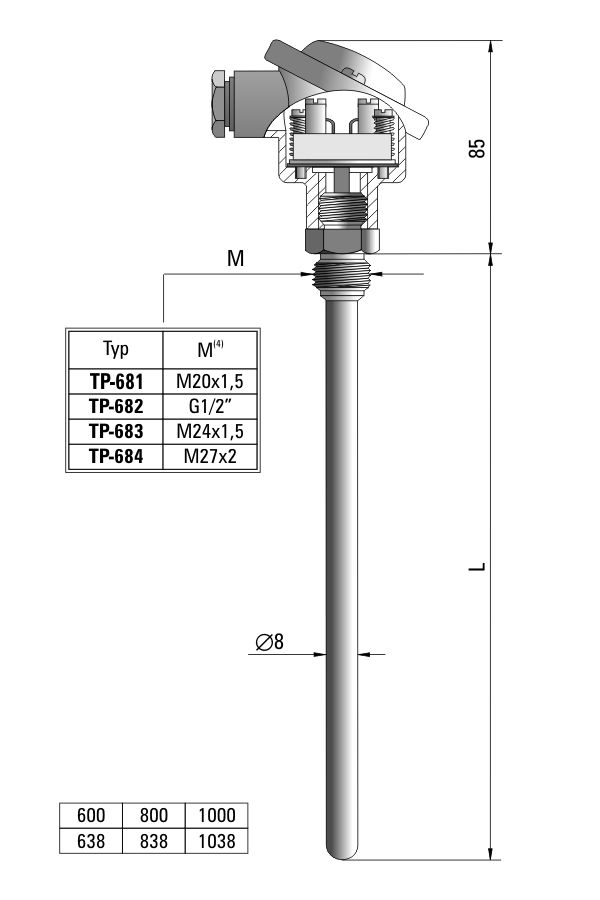

| Wkład pomiarowy | TP-701 |
| Długość wkładu pomiarowego | L + 38 mm |
| Średnica osłony | 8 mm |
| Przyłącze procesowe (M) | |
| TP-681 | M20x1.5 |
| TP-682 | G1/2″ |
| TP-683 | M224x1.5 |
| TP-684 | M27x2 |
| Materiał osłony | stal 1H18N9T |
| Typ głowicy | B lub NA |
| Temperatura pracy głowicy | -40÷100°C |
| Wyposażenie dodatkowe | mufa do wspawania |
| przetwornik temperatury | |
| przewód kompensacyjny | |
