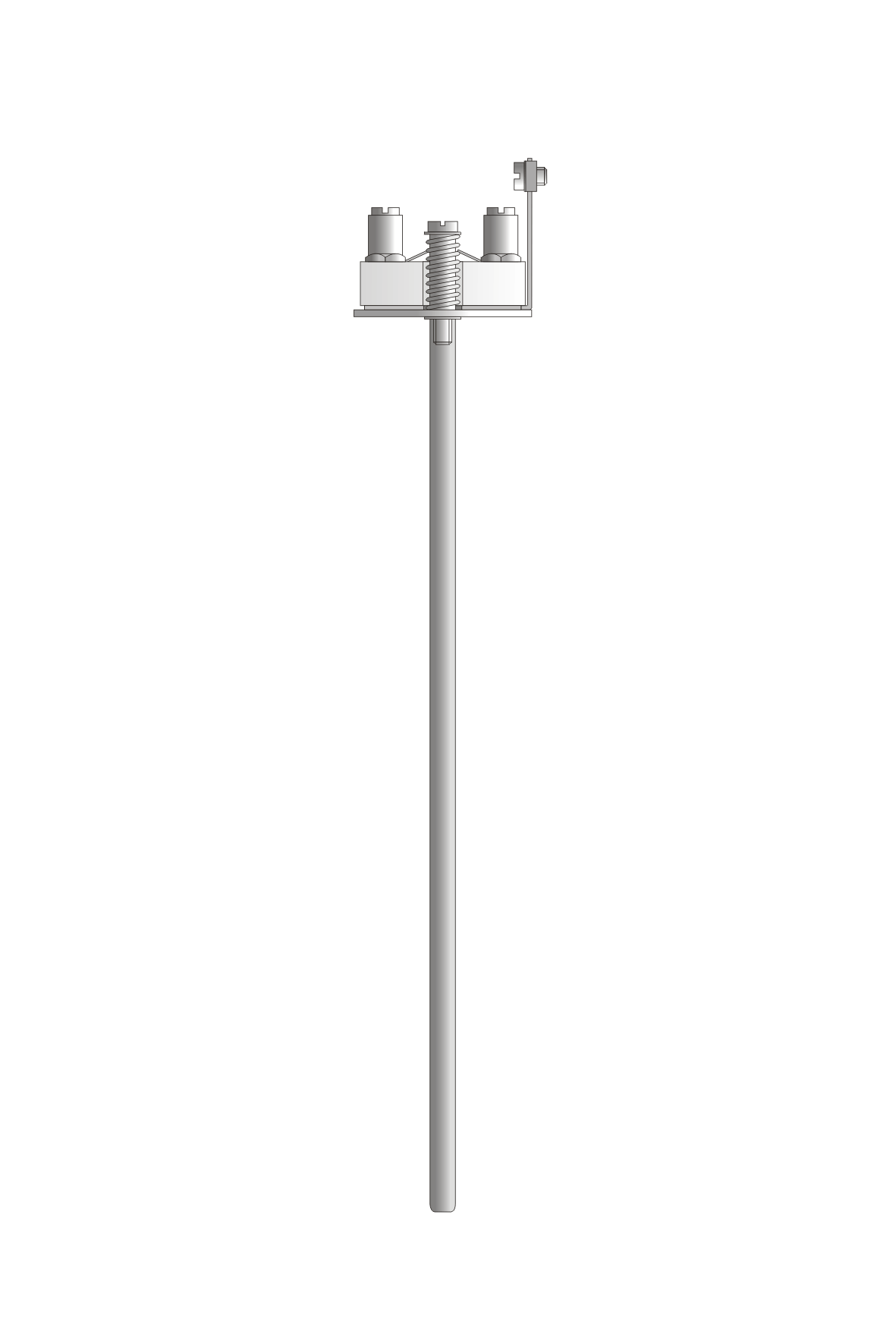

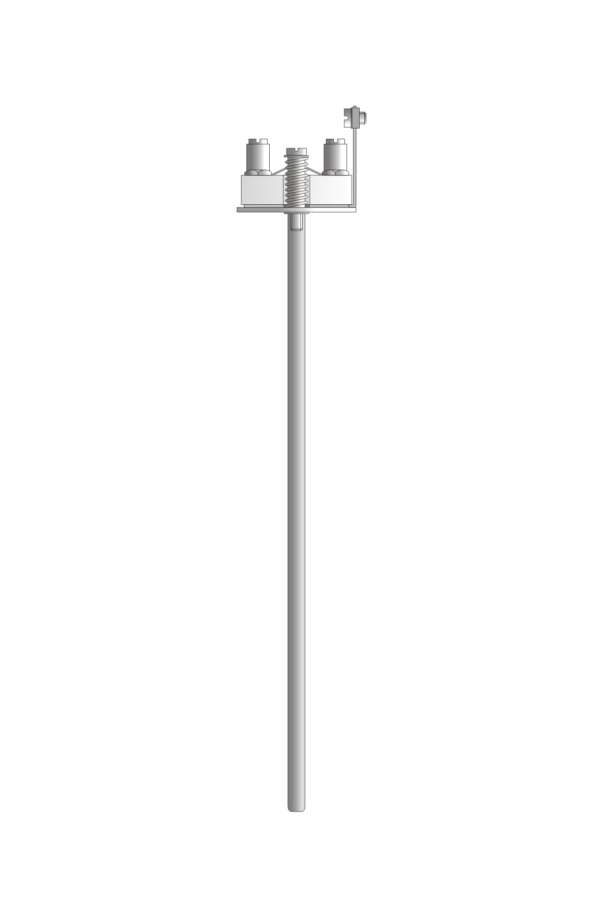

Wkład pomiarowy TP-Exi-701_702
Opis produktu
Wkład pomiarowy do czujników temperatury stosowanych w zakładach górniczych, w strefach zagrożonych wybuchem gazów lub pyłów.
Dane techniczne
Zakresy pomiarowe
| Element przetwarzający | Zakres pomiarowy |
|---|---|
| termorezystor platynowy Pt100 | -200÷550°C |
| termoelement Fe-CuNi (J) | -40÷700°C |
| termoelement NiCr-NiAl (K) | -40÷900°C |
Pozostałe parametry
| Oznaczenie wg ATEX | II 2G Ex ia II C T6-T1 Gb |
| Średnica osłony | TP-Exi-701: 6mm – stal 1H18N9T |
| Tp-Exi-702: 8mm – stal 1H18N9T | |
| Ilość elementów przetwarzających | 1 lub 2 |
| Klasa elementu przetwarzającego | 2 (B) |
| Rodzaj spoiny termoelementu | izolowana |
| Montaż termorezystora | 2, 3 lub 4 przewodowy |
| Długość czujnika | 50÷3000 mm |
| Temperatura otoczenia (Tamb) | -40÷75 C |
| Własności dynamiczne | t0.9 ok. 30s (w wodzie 0,2 m/s dla ∅8 mm) |
| Maksymalne ciśnienie robocze | 0.1MPa |
| Wyposażenie dodatkowe | 0: bez wyposażenia |
| T: certyfikowany przetwornik temperatury | |
| WPP: wkład pomiarowy płaszczowy | |
| klasa A(1): wyższa klasa termoelementu |
